Т-90

Сообщений 151 страница 157 из 157

1

Башня танка Т-90А. Цифрами на фото обозначены:

1 - прицельно-наблюдательный комплекс командира Т01-К04;
2 - блоки динамической защиты "Контакт-5" на крыше башни;
3 - индикаторы лазерного облучения ТШУ-1-11 (точные головки)
4 - головка прицела-дальномера 1Г46;
5 - модулятор МТШУ-1-7 комплекса оптико-электронного противодействия (КОЭП) "Штора-1";
6 - тяги соединяющие пушку и прожекторы КОЭП "Штора-1";
7 - блок динамической защиты "Контакт-5";
8 - прожекторы ОТШУ-1-7 комплекса;
9 - крышки для установки элементов динамической защиты в блоки ДЗ "Контакт-5";
10 - пусковые мортиры системы постановки аэрозольной завесы (СПЗ);
11 - фара с инфракрасным фильтром для прибора ночного видения мехвода ТВН-5М;
12 - фара с цифровой насадкой тактического номера;
13 - датчик ветра ёмкостной с блоком сопряжения (ДВЕ-БС);
14 - головка тепловизионного прицела "ЭССА";
15 - головка прицела ПЗУ-7 дистанционной зенитно-пулемётной установки.
https://pp.userapi.com/c837336/v837336063/32165/V2Ru9IysDL0.jpg

151

Очередное фото испытаний «Объекта 188» образец № 2. В этот раз хорошо видна кормовая часть танка.

Фото предоставил испытатель данной машины Анатолий Бахметов.
https://sun9-34.userapi.com/impg/O0D16vYZM4tTB4ymFy88dLSMv5f-0CCpGWcdvw/HV8mHWMboss.jpg?size=1200x1600&quality=96&sign=832c0fa5ad32664e1f6a60a38fade0ae&type=album

152

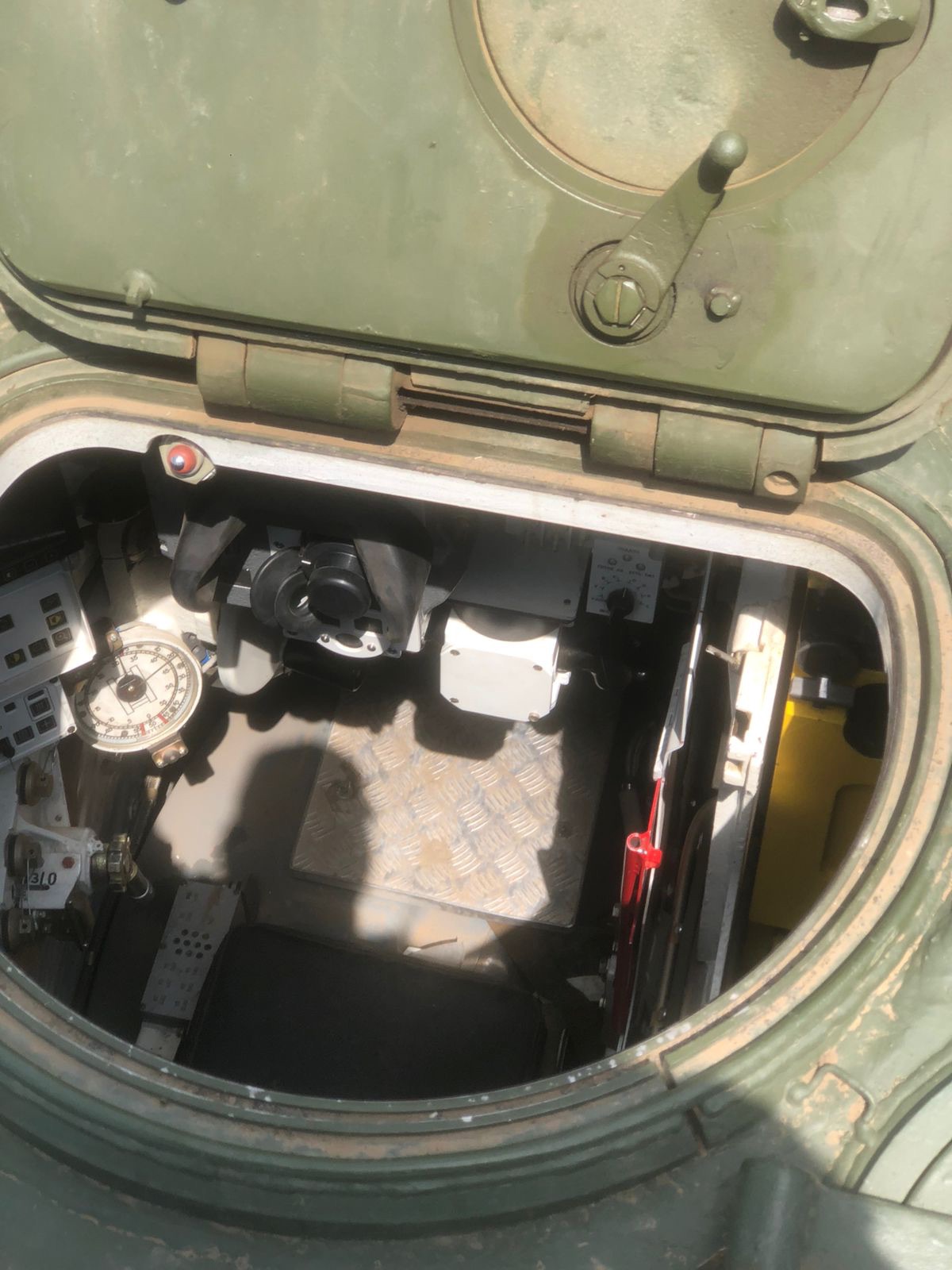

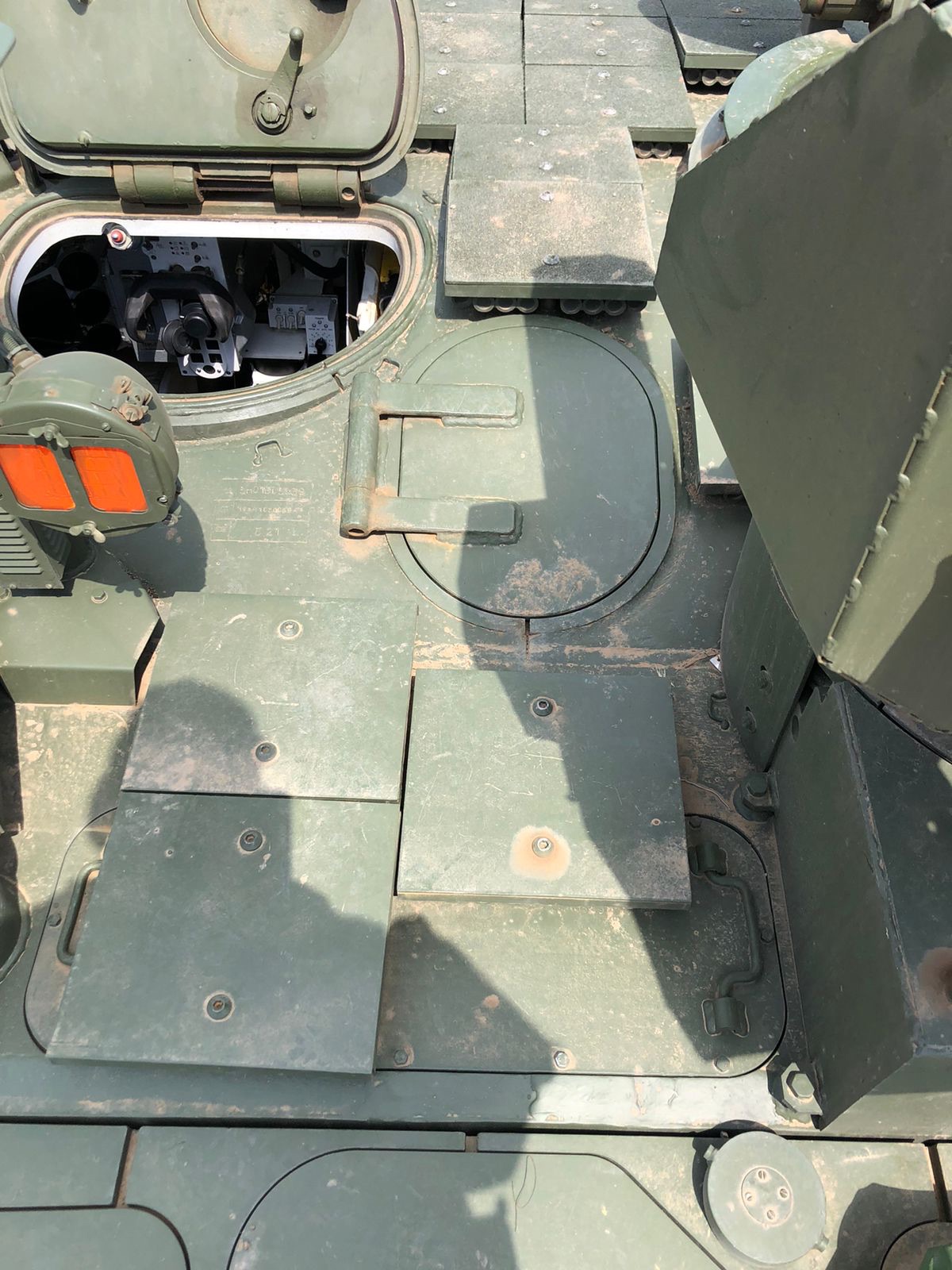

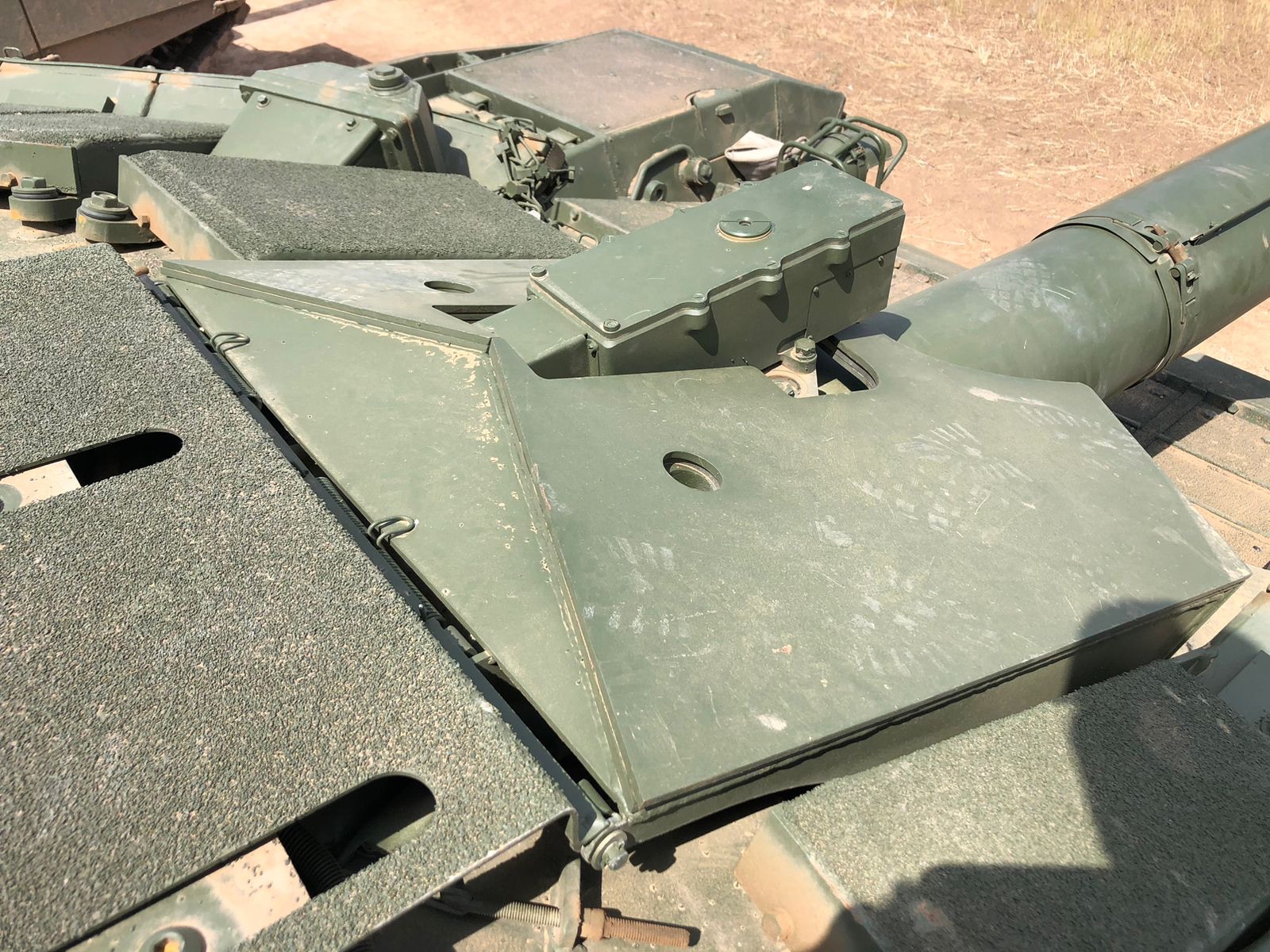

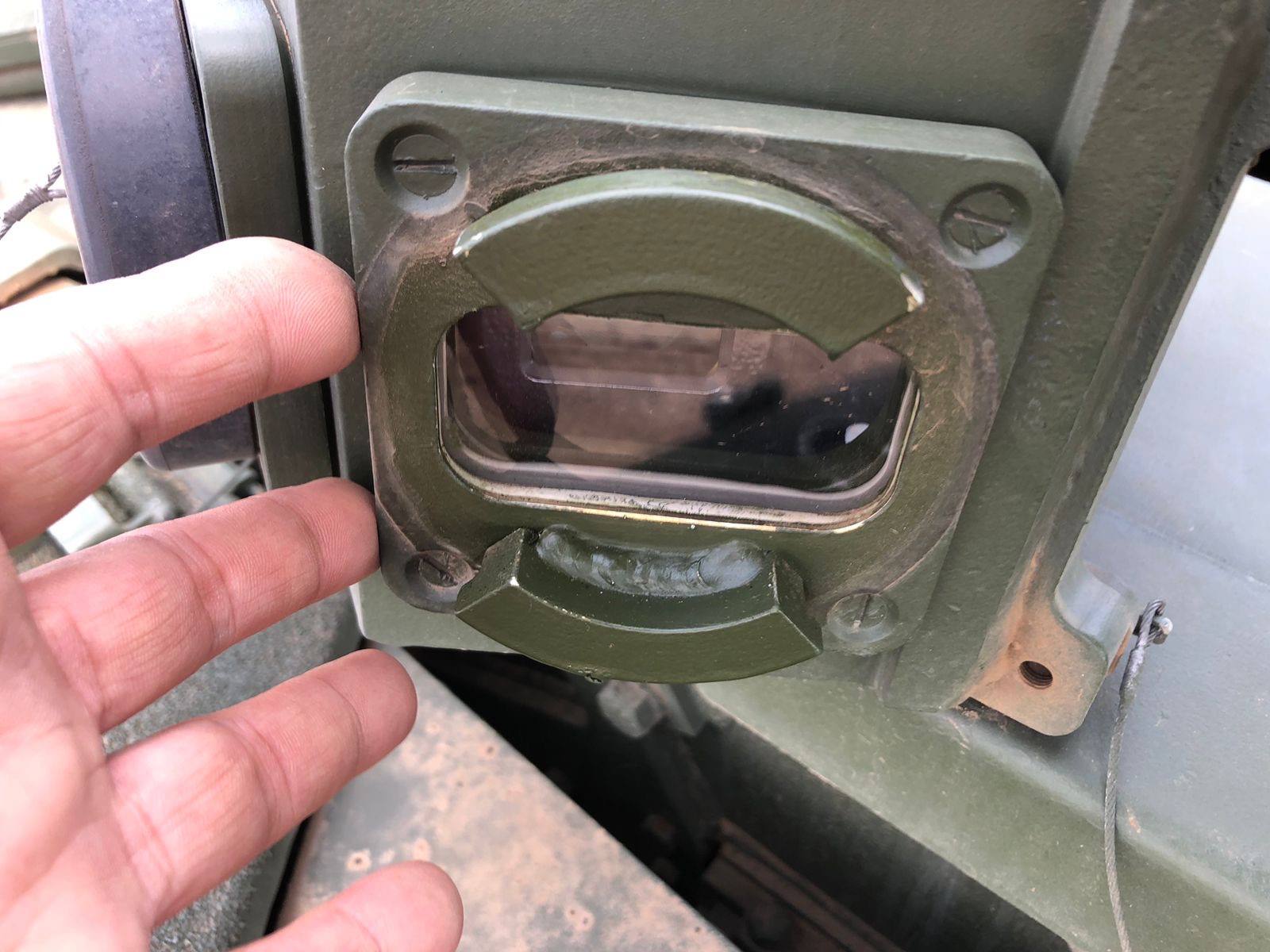

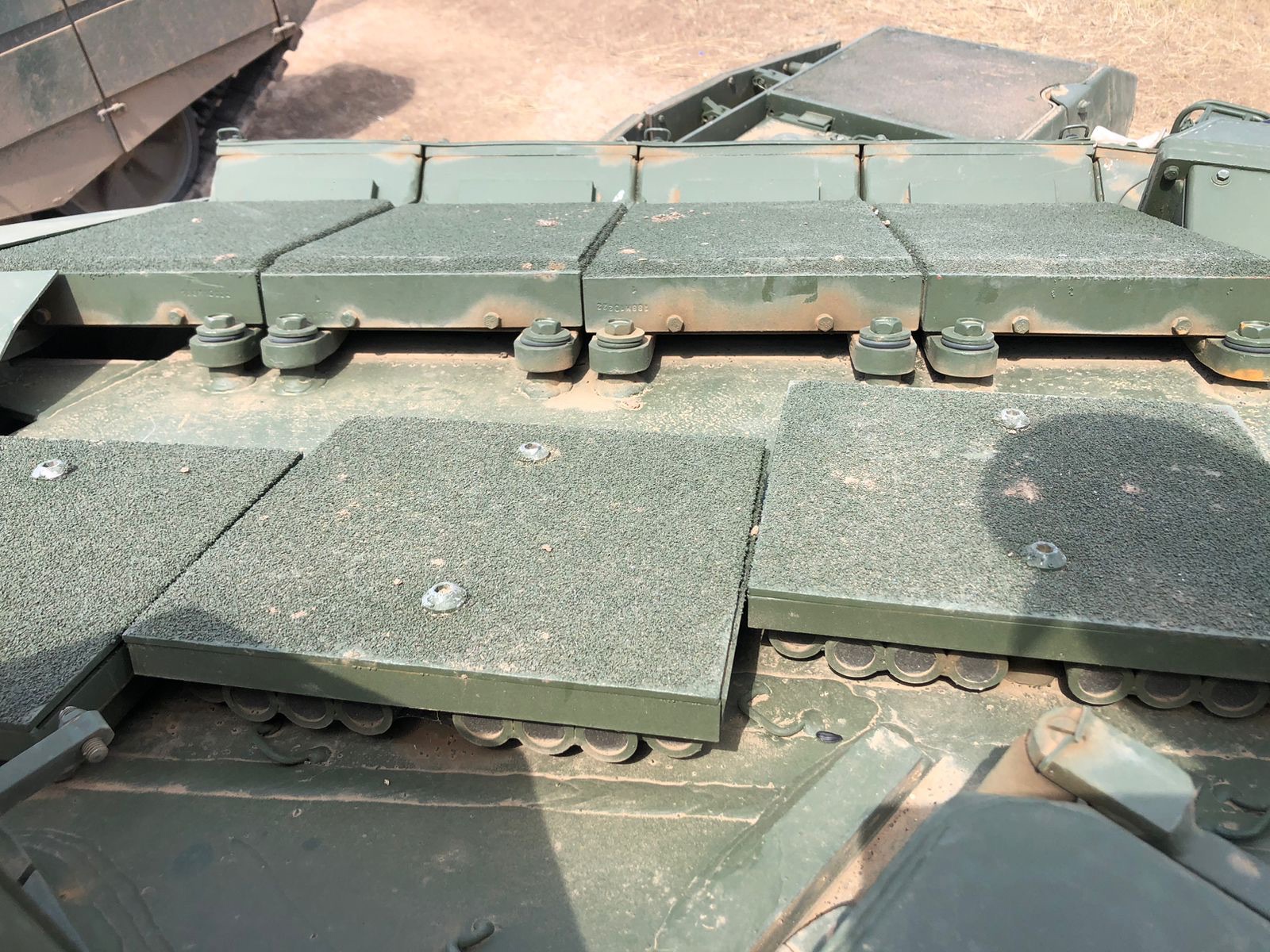

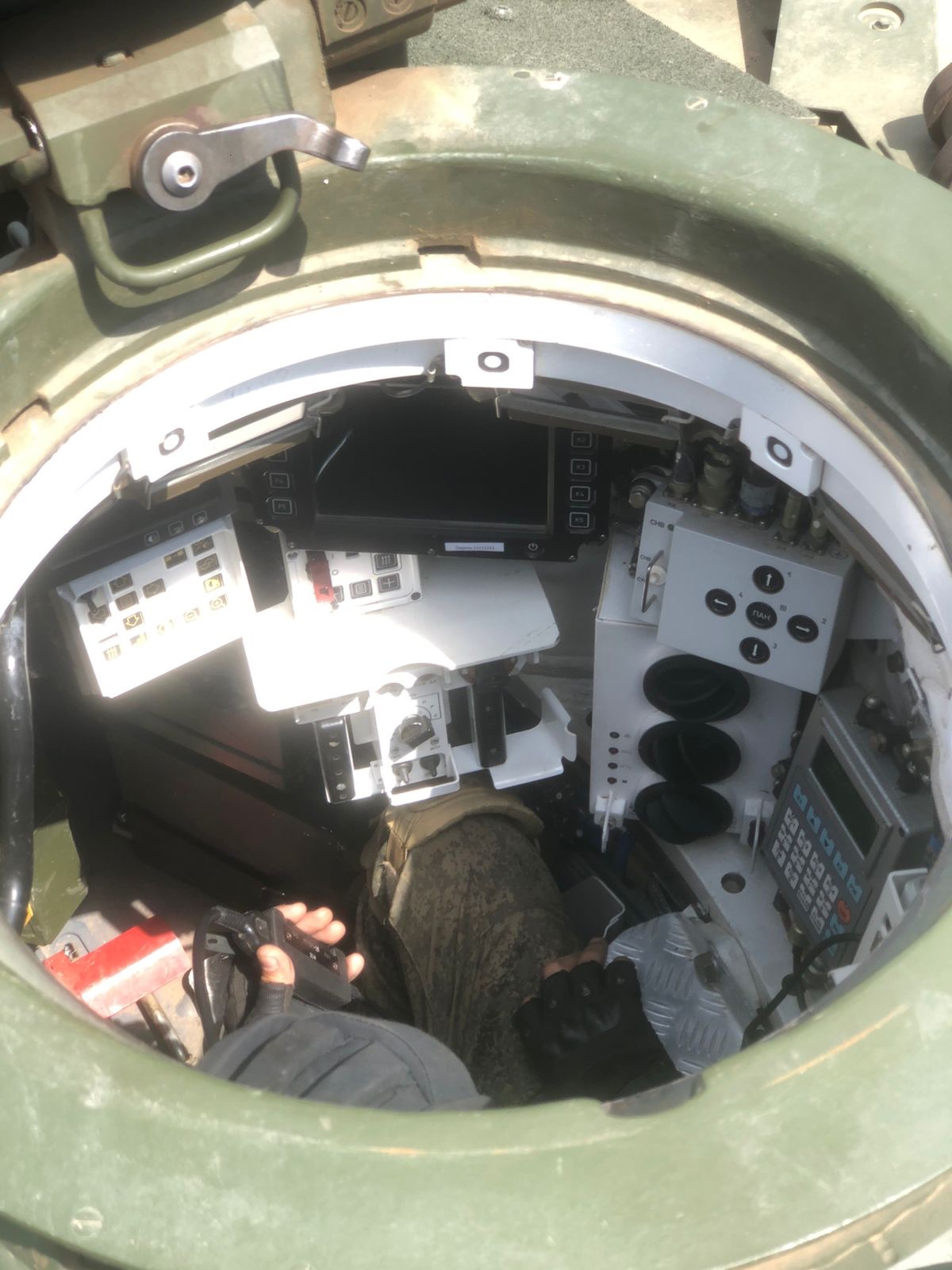

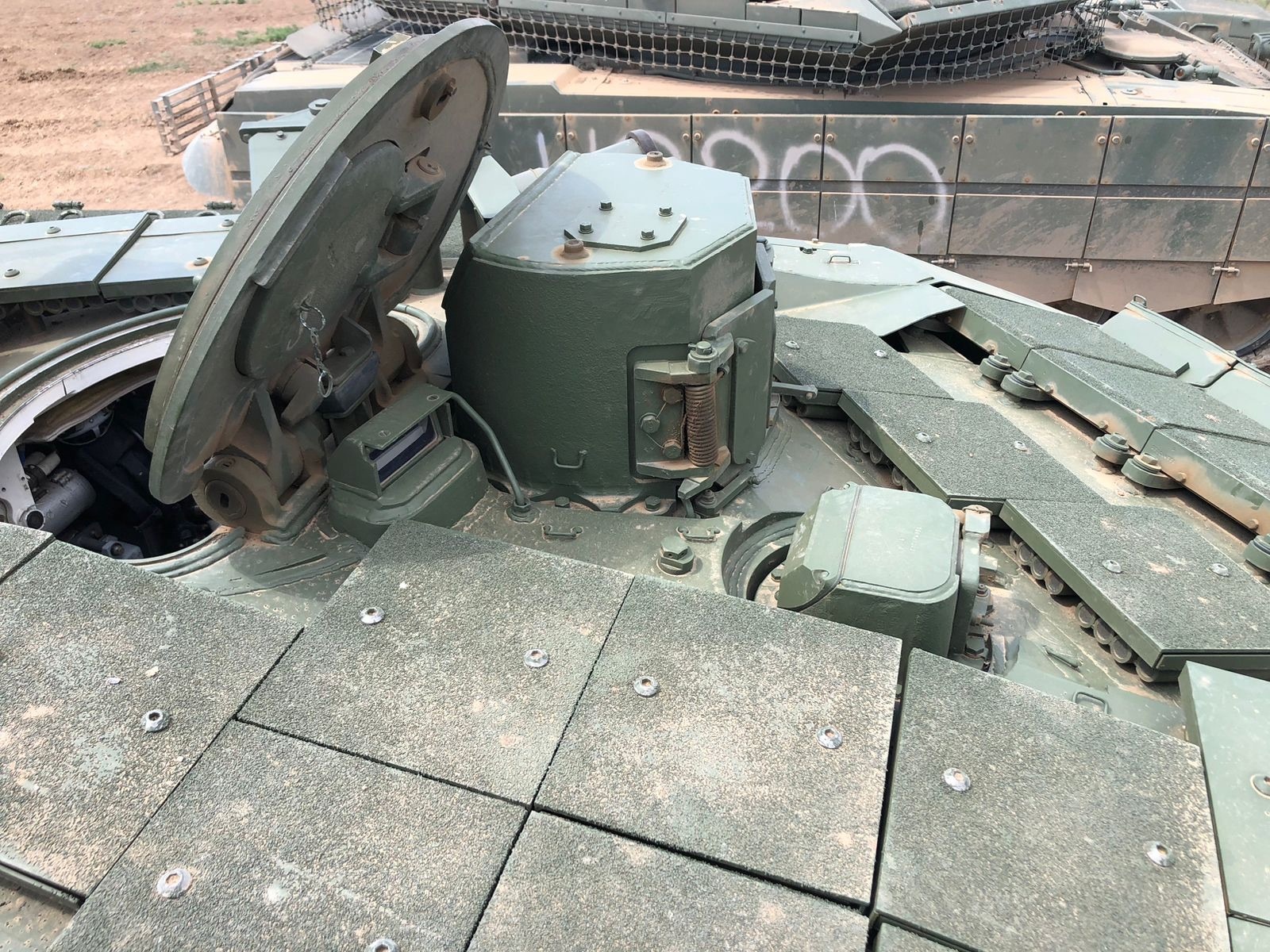

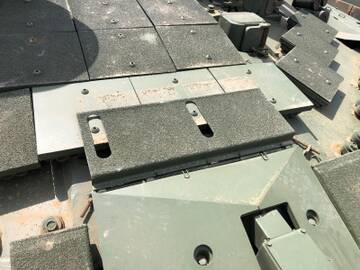

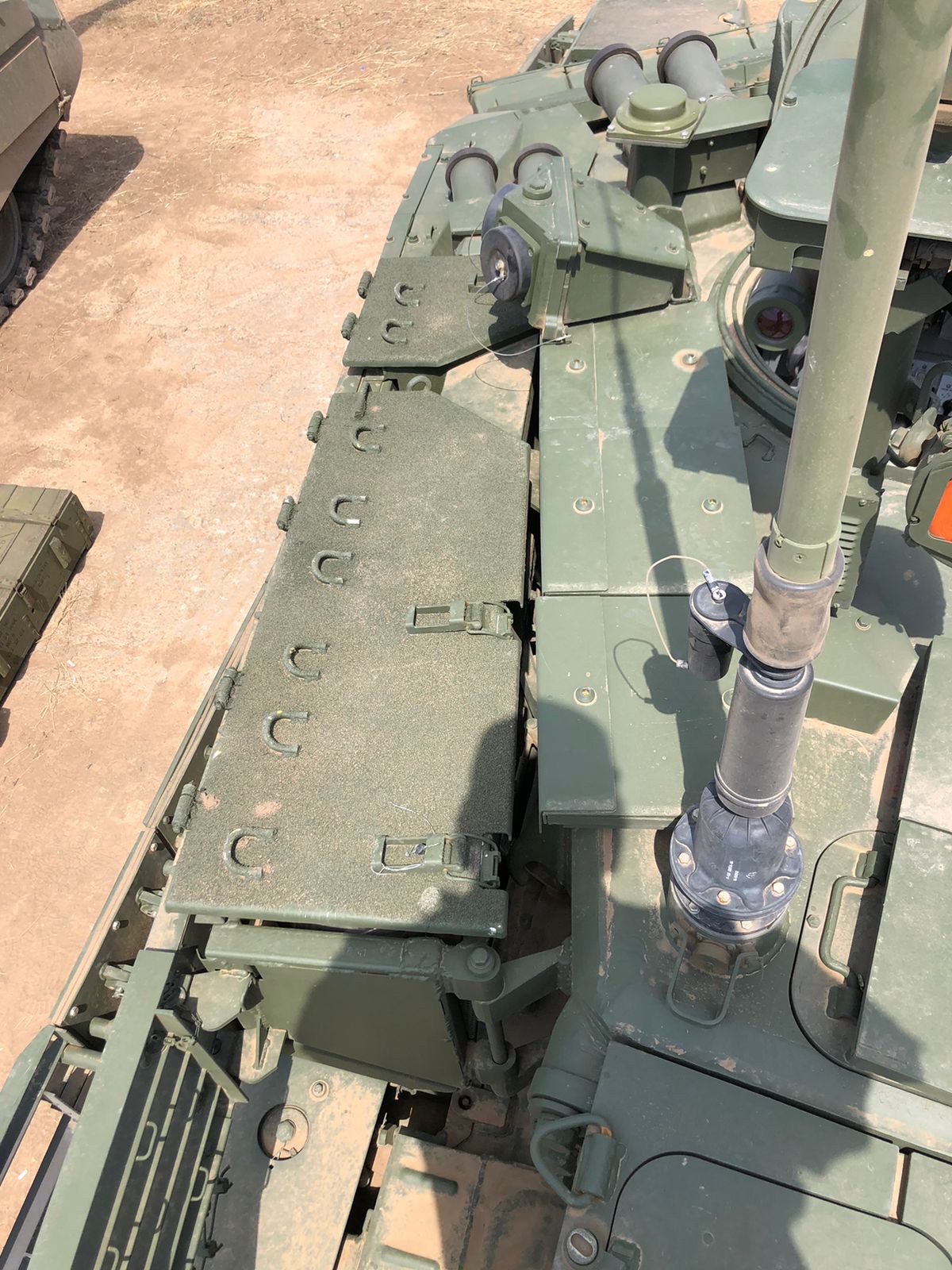

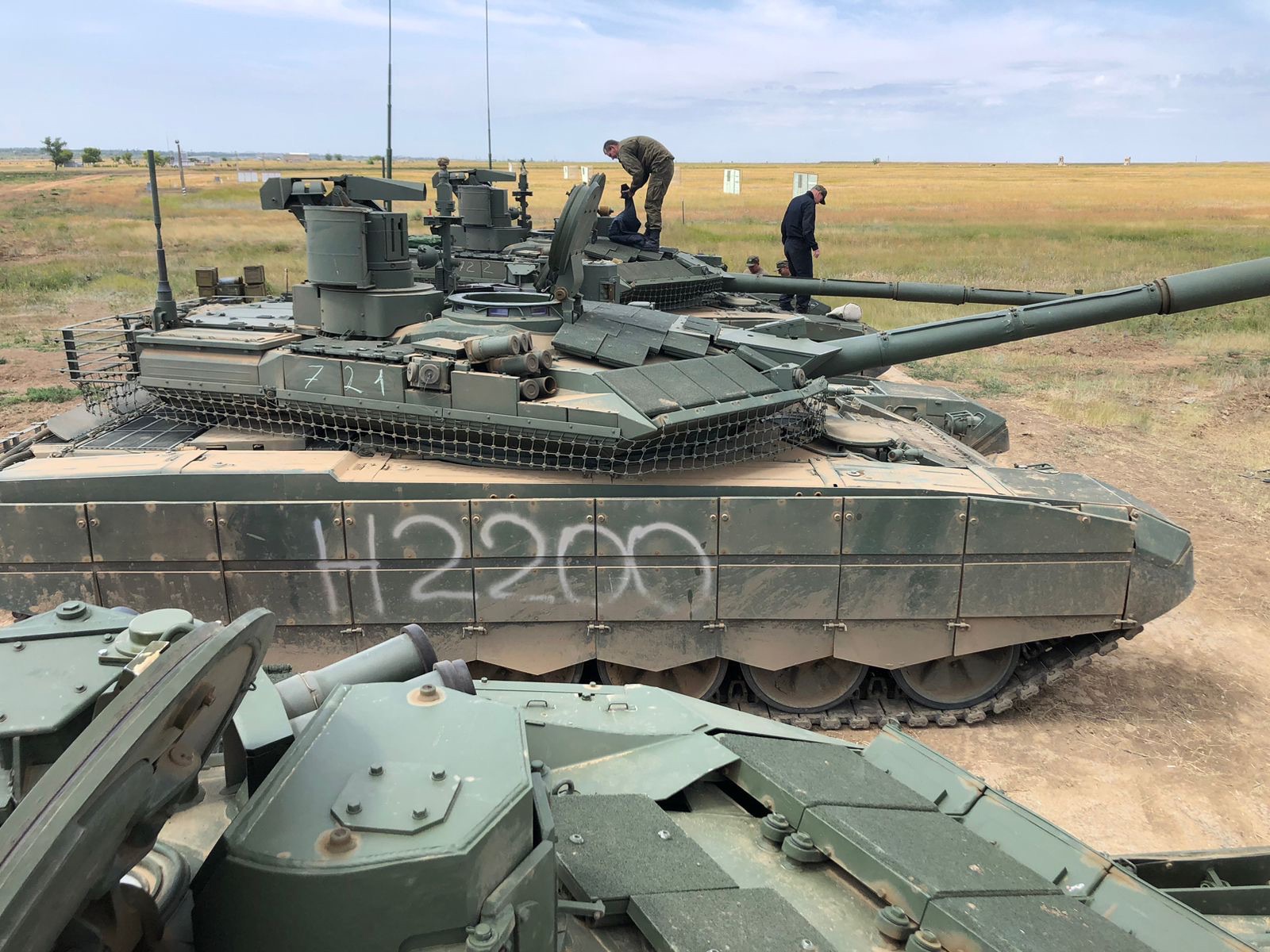

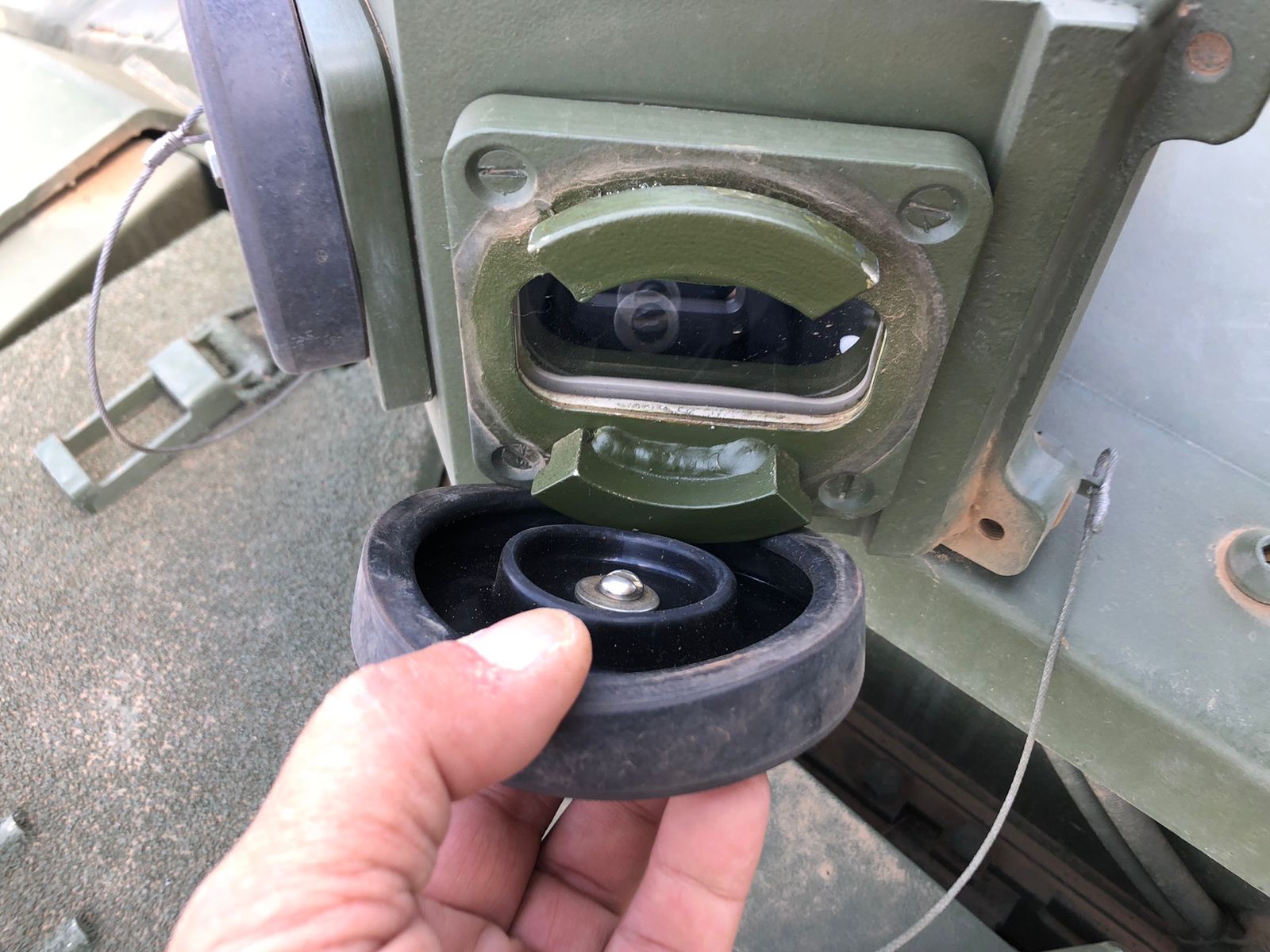

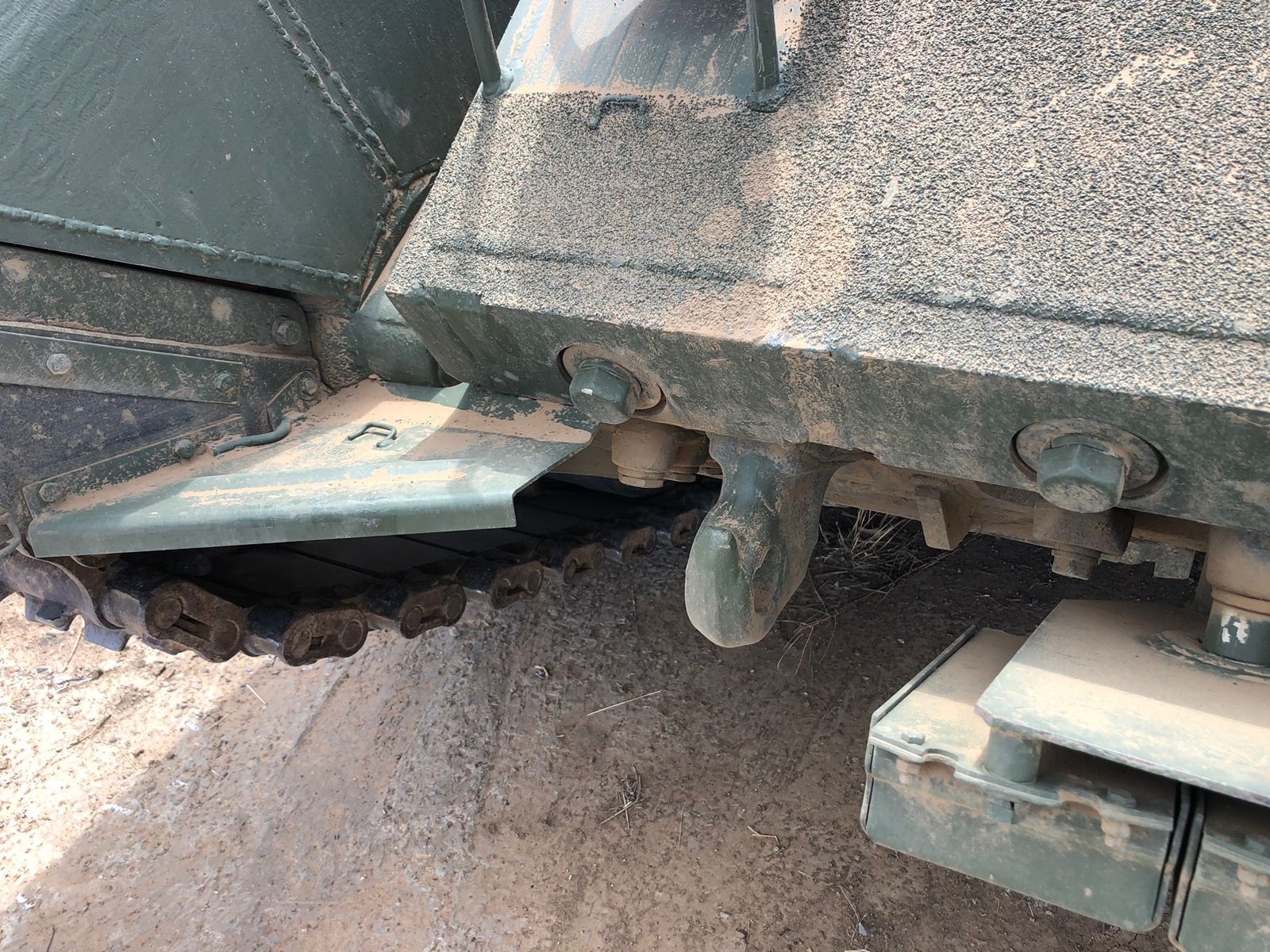

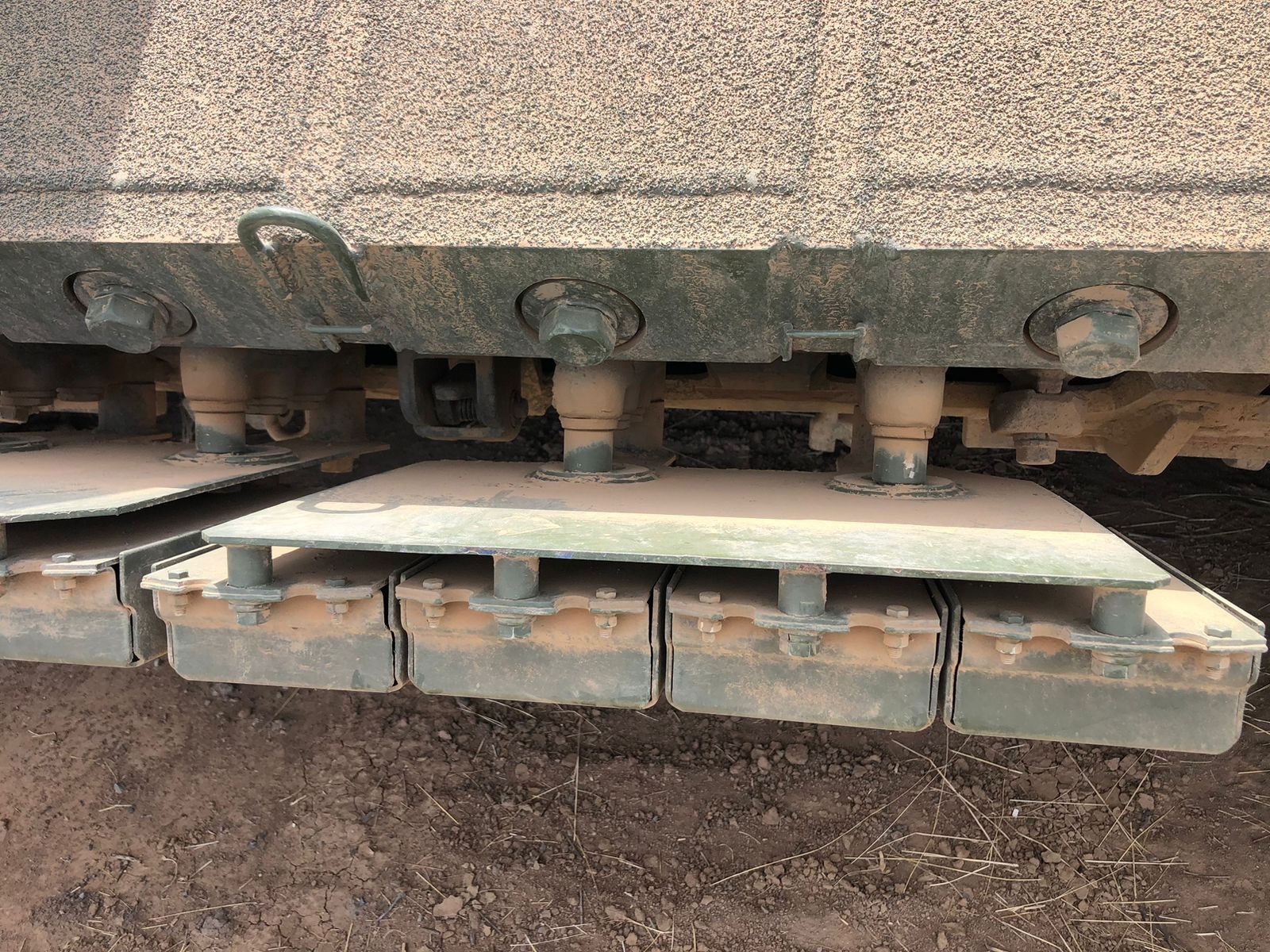

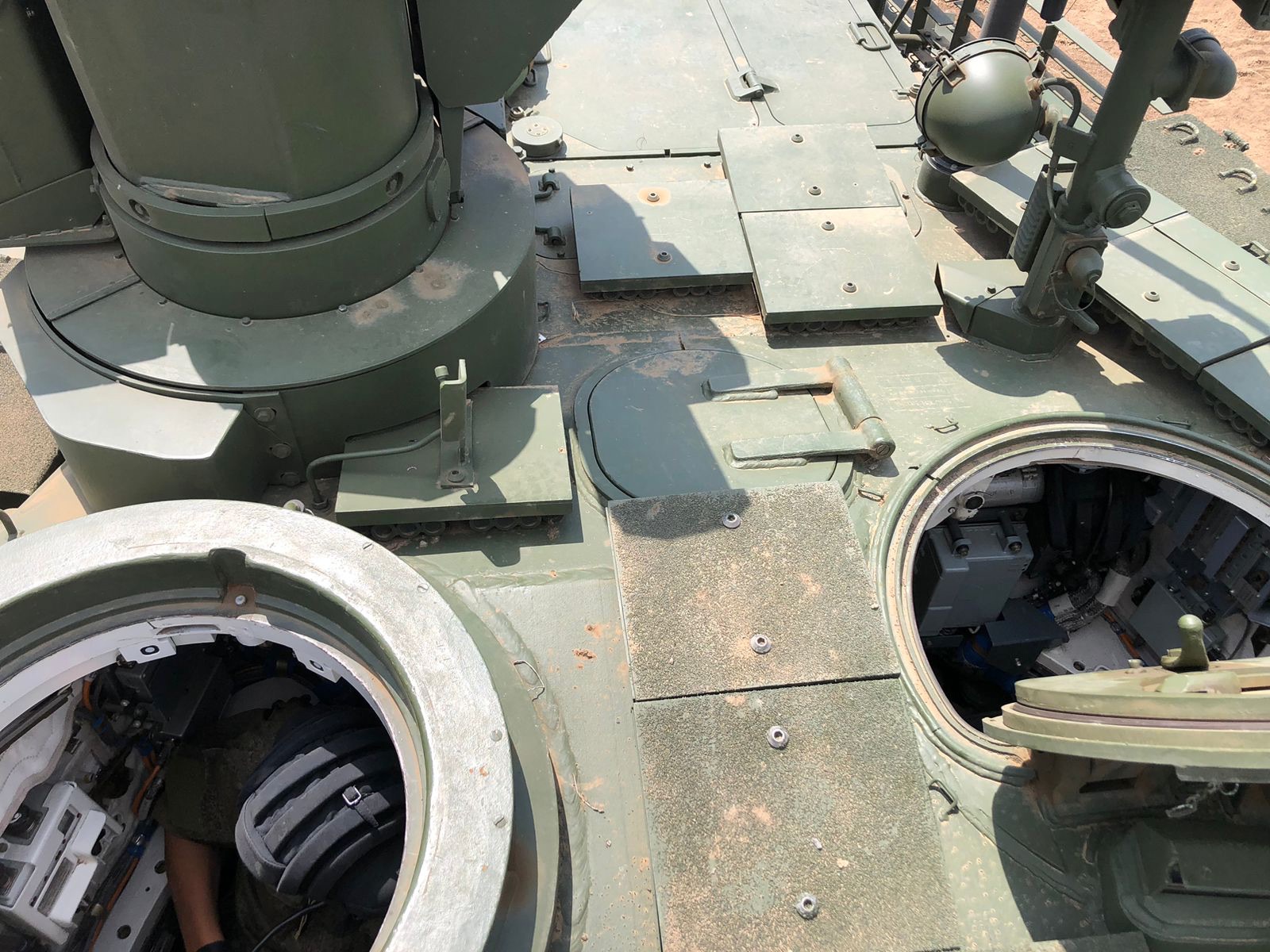

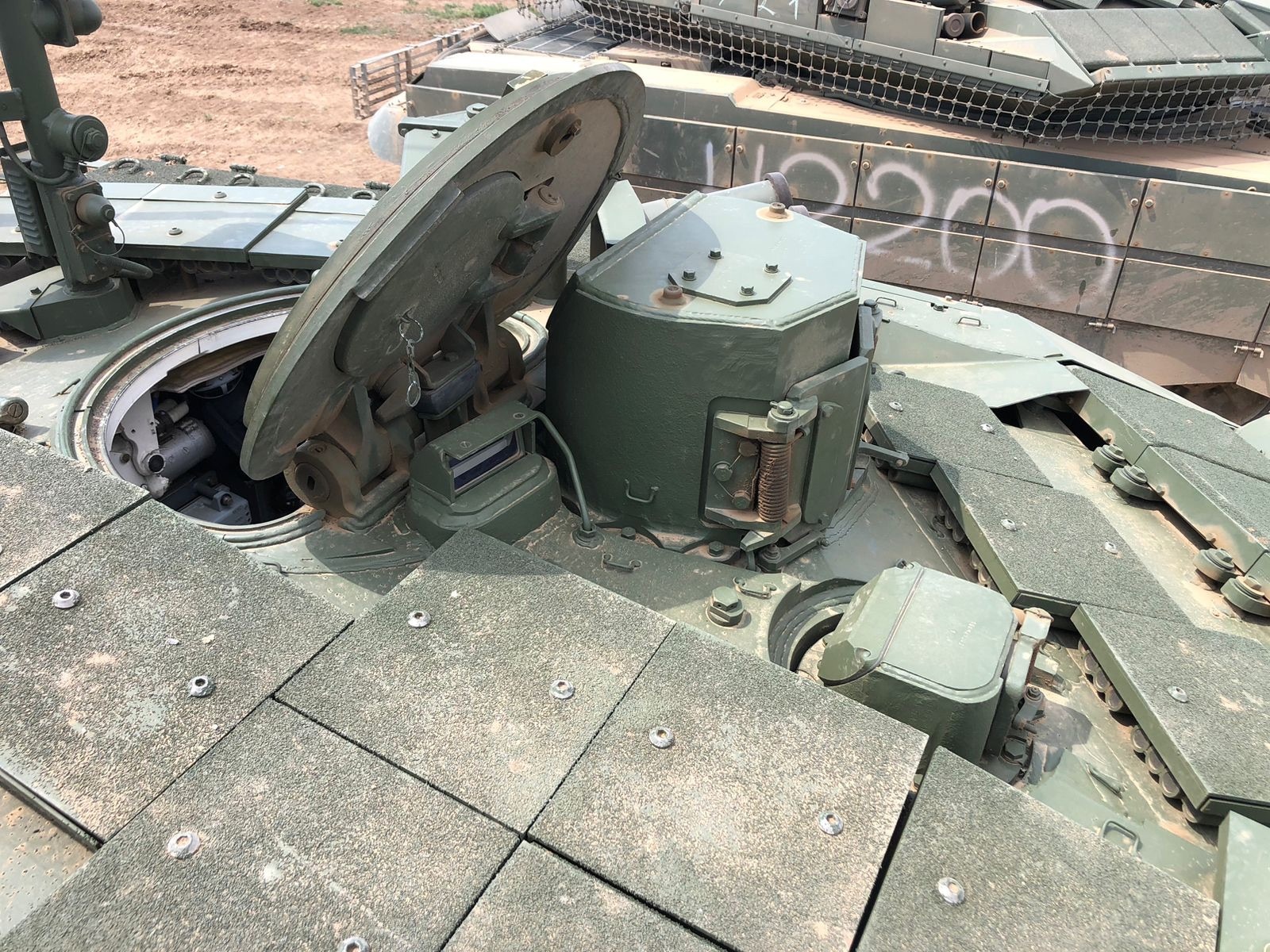

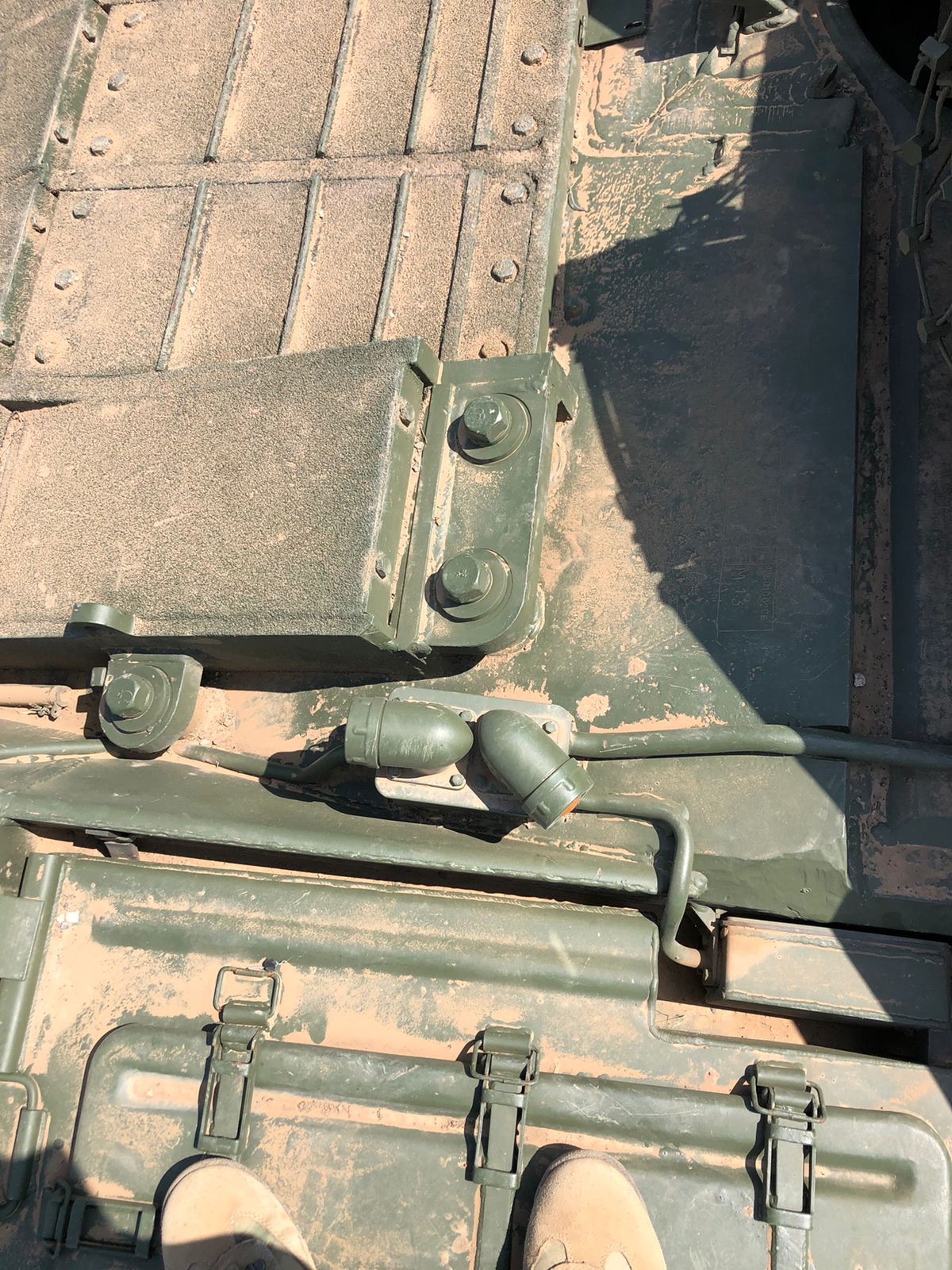

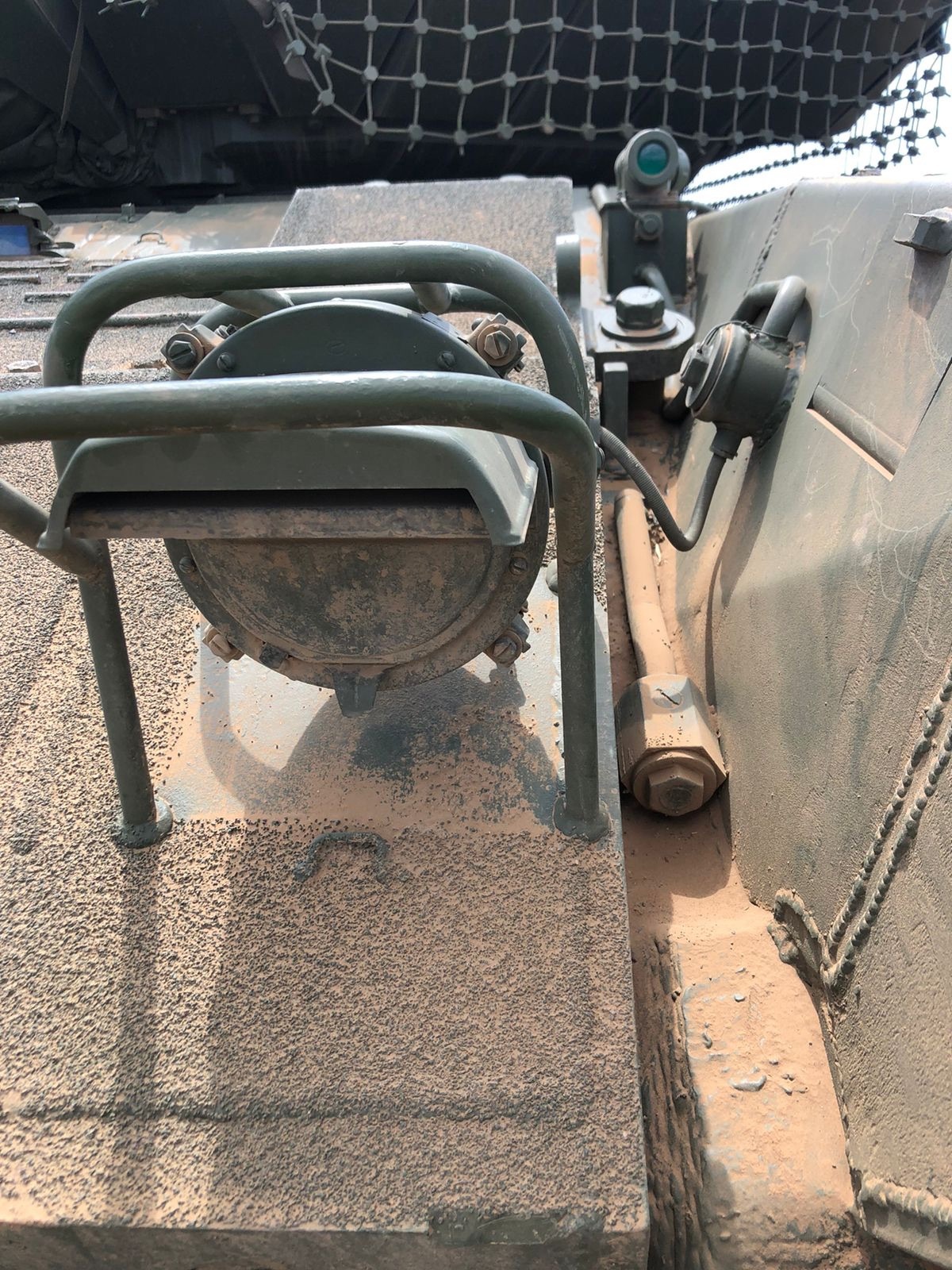

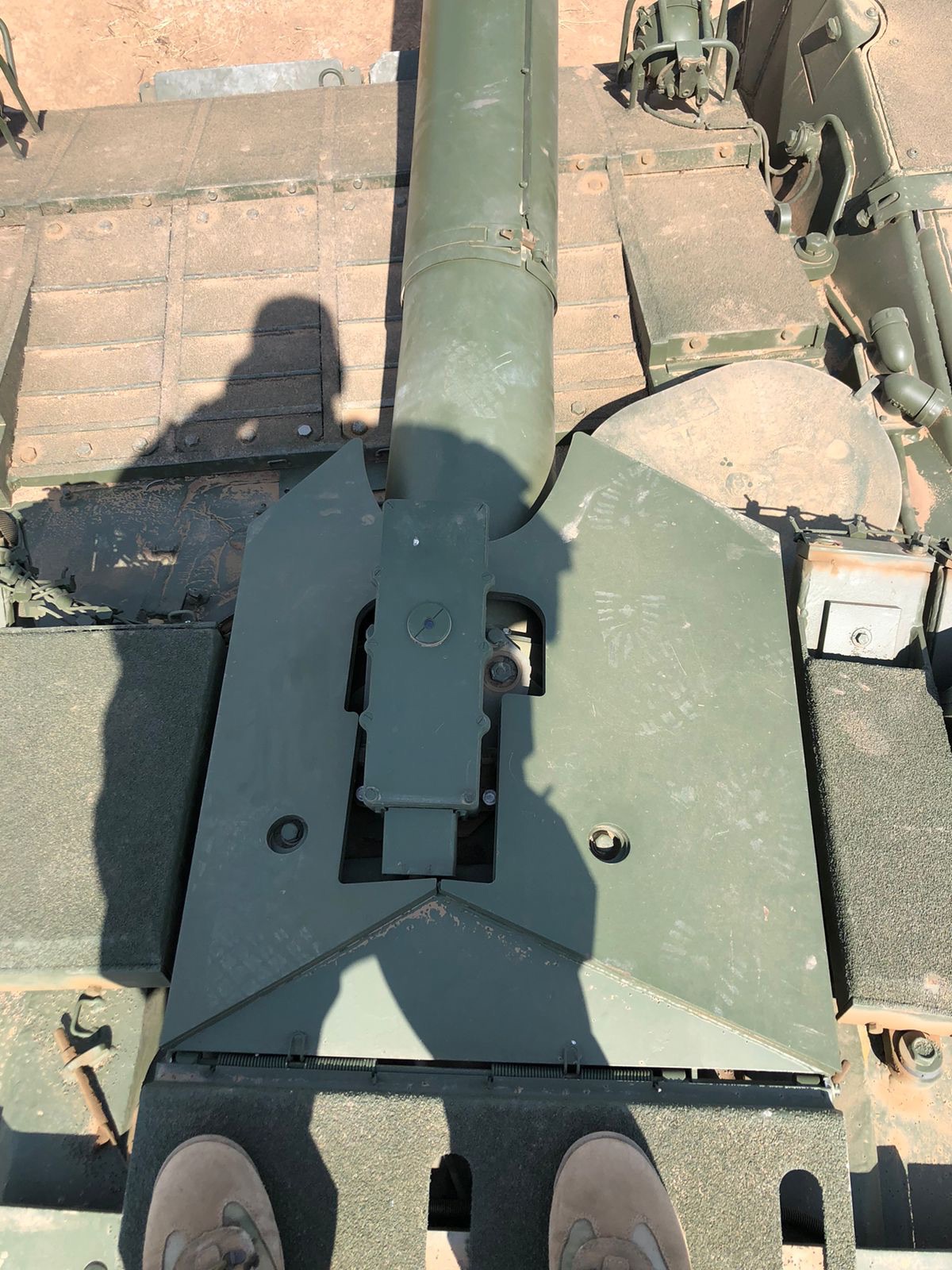

Т-90М

Свернутый текст

https://forumupload.ru/uploads/0018/18/32/306/t540995.jpg
https://forumupload.ru/uploads/0018/18/32/306/t821528.jpg
https://forumupload.ru/uploads/0018/18/32/306/t510271.jpg
https://forumupload.ru/uploads/0018/18/32/306/t873764.jpg
https://forumupload.ru/uploads/0018/18/32/306/t578591.jpg
https://forumupload.ru/uploads/0018/18/32/306/t854327.jpg
https://forumupload.ru/uploads/0018/18/32/306/t843260.jpg
https://forumupload.ru/uploads/0018/18/32/306/t20622.jpg
https://forumupload.ru/uploads/0018/18/32/306/t132644.jpg
https://forumupload.ru/uploads/0018/18/32/306/t170000.jpg
https://forumupload.ru/uploads/0018/18/32/306/t293940.jpg
https://forumupload.ru/uploads/0018/18/32/306/t920061.jpg
https://forumupload.ru/uploads/0018/18/32/306/t93380.jpg
https://forumupload.ru/uploads/0018/18/32/306/t320182.jpg
https://forumupload.ru/uploads/0018/18/32/306/t284090.jpg
https://forumupload.ru/uploads/0018/18/32/306/t728808.jpg
https://forumupload.ru/uploads/0018/18/32/306/t994471.jpg
https://forumupload.ru/uploads/0018/18/32/306/t275650.jpg
https://forumupload.ru/uploads/0018/18/32/306/t306089.jpg
https://forumupload.ru/uploads/0018/18/32/306/t12159.jpg

Отредактировано messer282 (28-06-2023 12:37:59)

153

Т-90 с кормовым автоматом заряжания. По всей видимости данный проект был сделан для патента. Ходят слухи, что именно из него сделали знаменитый танк «Бурлак», но подтверждений этому нет. У «Бурлака» своя сварная башня, а здесь, как мы видимо литая башня. Также обратите внимания на опорные катки. 3 из 6 опорных катка старого образца от Т-72/Т-72А.
https://sun9-23.userapi.com/impg/efLt4fGReRKAfdHIU9nbT2vPc-bmcNRBQRt6Og/3Ca2mZ7V8Xk.jpg?size=640x480&quality=96&sign=1750d3eb9388e081f12cfe6cbb9045e7&type=album

154

Сирийский Т-90А, захваченный джихадистами в 2016 году.
https://sun9-35.userapi.com/impg/1apmlTS8zkr3GZQfPQISDUW4gjsGq771bNjx5g/o12qVsPpzxU.jpg?size=960x576&quality=96&sign=e85d1ef3ad8b4670ae5ee09000261b17&type=album

155

Боевик одной из антиправительственных группировок Сирии, сидит на месте командира в трофейном ОБТ Т-90А.
https://sun9-28.userapi.com/impf/QMeVr0MRQDhp1Fk4-B98gwITm1YauaAqn8H64Q/G2Oi8PzmZiE.jpg?size=540x960&quality=96&sign=9e0217d236dcf40809f555a1af2ccb22&type=album

156

Наиболее гармонично израильский КАЗ Трофи размещается на Т-90.

Макет индийского Т-90С с КАЗ Трофи. Предполагаемый вариант установки.

https://sun9-44.userapi.com/impg/bbL6uHLpAs-mFFMaaUUDOYClgvbAdRc6ZvGdSg/zZtFFCWVSQ8.jpg?size=1087x611&quality=96&sign=8afc55fe8f23a40b405bd0b69165672f&type=album

157

Место командира и дистанционная ЗПУ Т-90С. 3D модель.

https://sun9-41.userapi.com/impg/bVJnd0magIMI_gq5MAbq38IXe2bNVryHSEV-JQ/1bjko_Yt9AQ.jpg?size=1600x800&quality=96&sign=6ea97a7332af2b6ef8faa1d956640fdc&type=album https://sun9-72.userapi.com/impg/TjjTh-ue8WFxnJKBR3csV60pFHF8B71Ss_012A/hplCrNBWui0.jpg?size=1600x800&quality=96&sign=82f6ba961dd038f49f1475dc3842be3b&type=album
https://sun9-76.userapi.com/impg/hD2pf4cd9PaTmti2Hv4I82IvORy6Y7UdqndMZA/WH8ZwZP-jmw.jpg?size=1600x800&quality=96&sign=b03b8c2448c6a819dc7472a14da48c19&type=album https://sun9-31.userapi.com/impg/5yKGXiABsSaFl5g9m8aWLSJvpM2HOhjacR46IQ/dHYrxiix53c.jpg?size=1600x800&quality=96&sign=bbfa0570e5a12cda984d58c9cfd62c66&type=album
